Denne guide hjælper dig med at klargøre din NordCharger SmartBox og tilslutte den til din inverter. Tilslutningen afhænger af invertermodellen, så følg det afsnit nedenfor, der passer til netop dit anlæg.
1. Strøm og wifi
Sørg for at din SmartBox har strøm og er forbundet til dit internet via Wifi. Du kan se vores wifi guide her.
2. Tilslut kommunikationskablet til SmartBoxen
Sæt kommunikationskablets RJ45-stik i porten mærket RJ45 på SmartBoxen. I den anden ende af kablet sidder de to løse ledninger, som enten skal monteres direkte i inverterens COM-port eller i medfulgte RJ45-adapter, alt efter invertermodel.
3. Tilslut kablet til din inverter
Find din invertermodel nedenfor. Vær særligt opmærksom på, om ledningerne skal monteres direkte i inverterens COM-stik eller i en RJ45-adapter.
3.1 Growatt invertere
Growatt MOD 3–10KTL3-XH og MID 11–30KTL3-XH

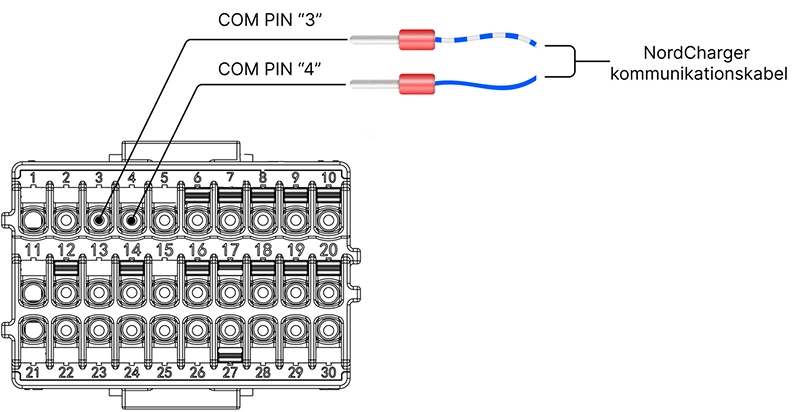

Tilslut de to ledninger i inverterens COM-stik:
| Ledning | Tilslutning |
|---|---|
| Hvid/blå | PIN 3 |
| Blå | PIN 4 |
Growatt MOD 3–15KTL3-HU

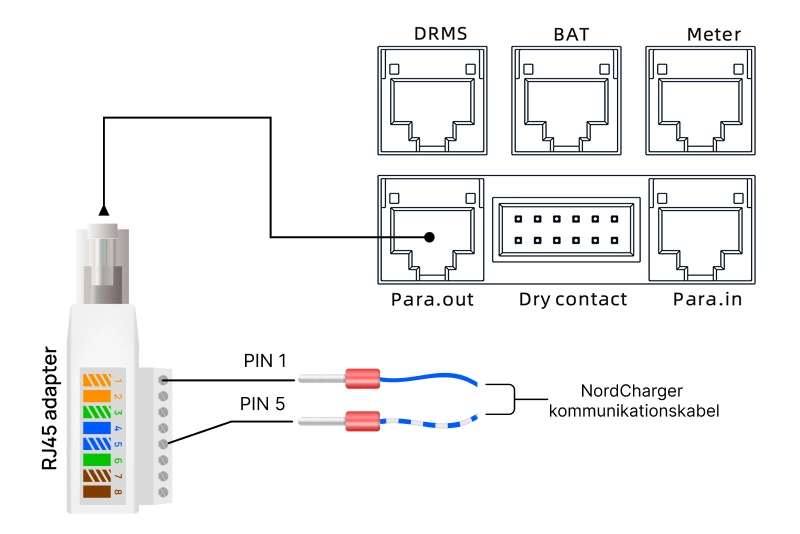

Til denne model skal ledningerne først monteres i RJ45-adapteren. Sæt derefter RJ45-adapteren i porten mærket Para.out på inverteren:
| Ledning | Tilslutning i RJ45-adapteren |
|---|---|
| Hvid/blå | PIN 5 |
| Blå | PIN 1 |
PIN-numrene ovenfor gælder adapteren.
Growatt SPH3-10000

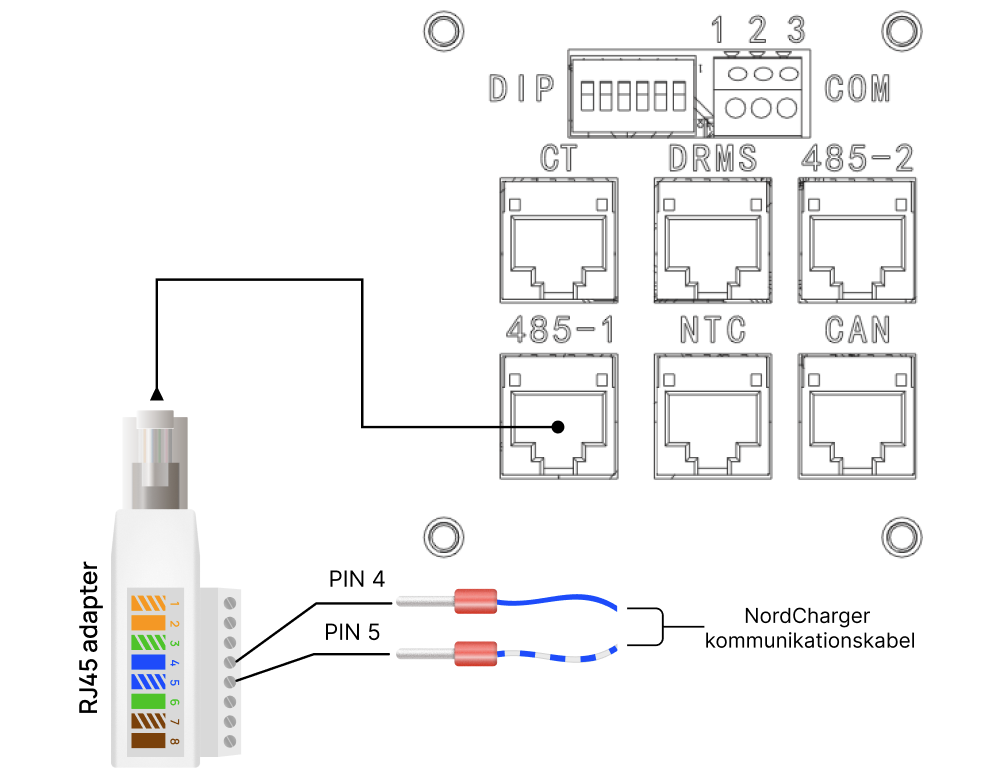

Montér ledningerne i RJ45-adapteren. Sæt derefter RJ45-adapteren i inverterens port mærket 485-1:
| Ledning | Tilslutning i RJ45-adapteren |
|---|---|
| Hvid/blå | PIN 5 |
| Blå | PIN 4 |
Vigtigt for SPH: Inverteren skal desuden sættes i VPP mode via inverterens display. Her henviser vi til denne videoguide til VPP mode.
Growatt WIT15-HU

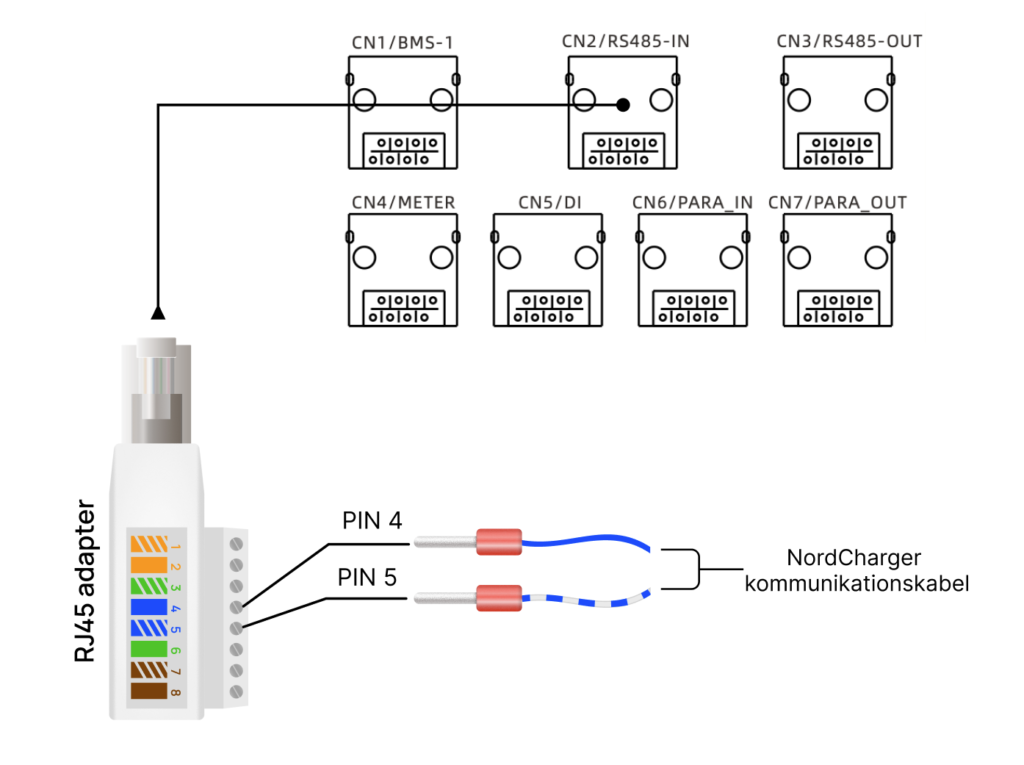

Montér ledningerne i RJ45-adapteren. Sæt derefter RJ45-adapteren i porten mærket RS485-IN på inverteren:
| Ledning | Tilslutning i RJ45-adapteren |
|---|---|
| Hvid/blå | PIN 5 |
| Blå | PIN 4 |
3.2 Fox ESS invertere
Fox ESS H3-6–12.0

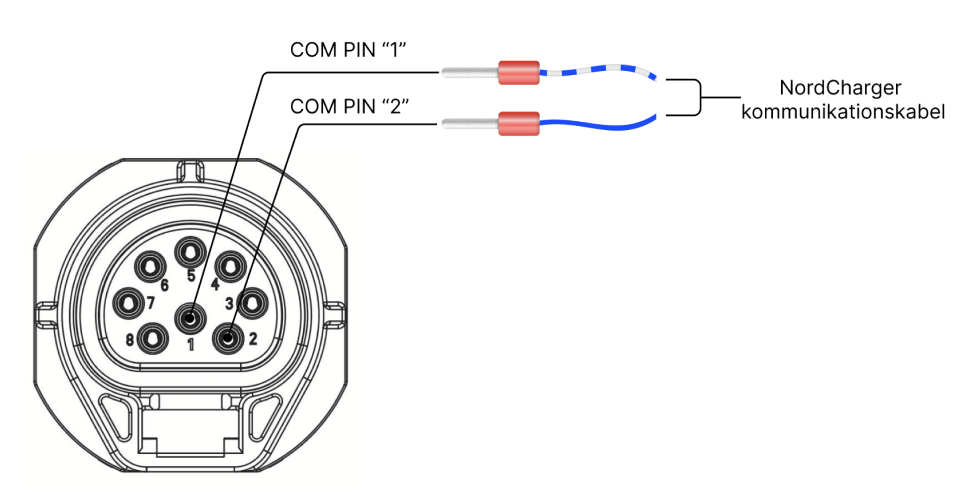

Tilslut ledningerne i inverterens COM-stik:
| Ledning | Tilslutning |
|---|---|
| Hvid/blå | PIN 1 |
| Blå | PIN 2 |
Se den modelspecifikke videoguide: Tilslut COM-stik på Fox ESS H3
Fox ESS H3-Smart-6–12.0

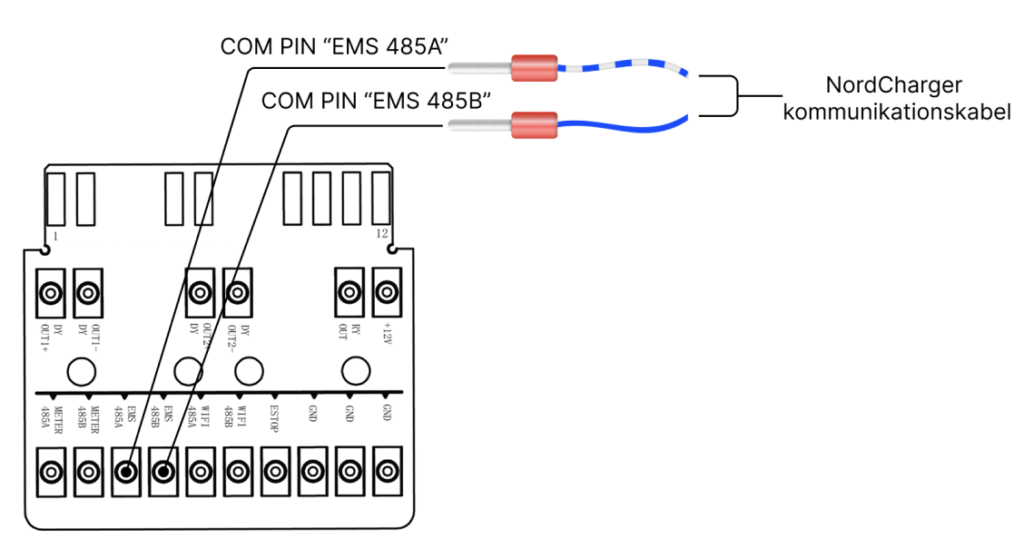

Tilslut ledningerne til de følgende mærkninger i inverterens COM-stik:
| Ledning | Tilslutning |
|---|---|
| Hvid/blå | EMS 485A |
| Blå | EMS 485B |
Se den modelspecifikke video: Tilslut COM-stik på Fox ESS H3-Smart
Fox ESS H3-Pro-15–30.0

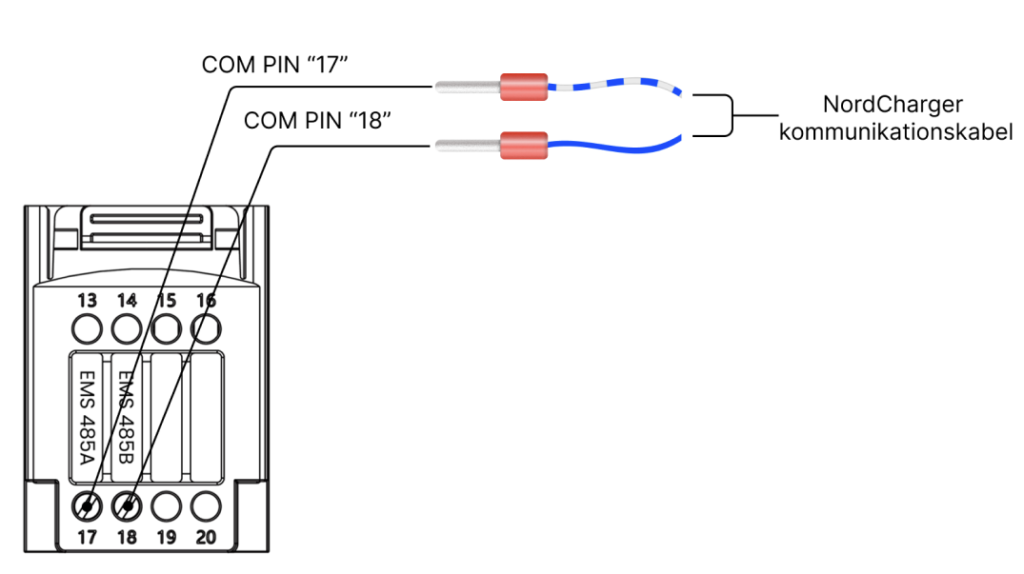

Tilslut ledningerne i inverterens COM-stik:
| Ledning | Tilslutning |
|---|---|
| Hvid/blå | PIN 17 |
| Blå | PIN 18 |
Se den modelspecifikke video: Tilslut COM-stik på Fox ESS H3-Pro
4. Kontrollér installationen
Kontrollér SmartBoxens indikatorer, når tilslutningen og WiFi-opsætningen er gennemført:
| Indikator | Når den lyser |
|---|---|
| Power | SmartBoxen får strøm. |
| Inverter | SmartBoxen har korrekt forbindelse til inverteren. |
| WiFi | SmartBoxen er forbundet til WiFi. |
| Server | SmartBoxen har forbindelse til NordCharger Cloud. |
Fejlfinding: SmartBoxen får ikke forbindelse til inverteren
Kontrollér kabel, port og PIN-fordeling
Hvis Inverter-indikatoren er slukket, skal du kontrollere kabelføringen og sikre dig, at PIN-fordelingen passer til din invertermodel. Gå tilbage til det relevante modelafsnit, og kontrollér både ledningsfarverne og den anvendte tilslutning.
Kontrollér, om en anden enhed bruger de samme A/B-porte
NordChargers installationsvejledning angiver, at der kun kan være én enhed tilsluttet de samme A/B-porte. Hvis en elbillader eksempelvis er tilsluttet de porte, som SmartBoxen skal bruge, angiver vejledningen, at elbilladeren skal flyttes over på et dual smart meter. Få hjælp af din installatør til denne ændring.
Genstart inverter og SmartBox
Installationsvejledningen anbefaler også at genstarte inverteren og SmartBoxen ved manglende inverterforbindelse. Følg inverterproducentens anvisninger for genstart.
Har du fortsat problemer, kan du kontakte NordCharger support.
